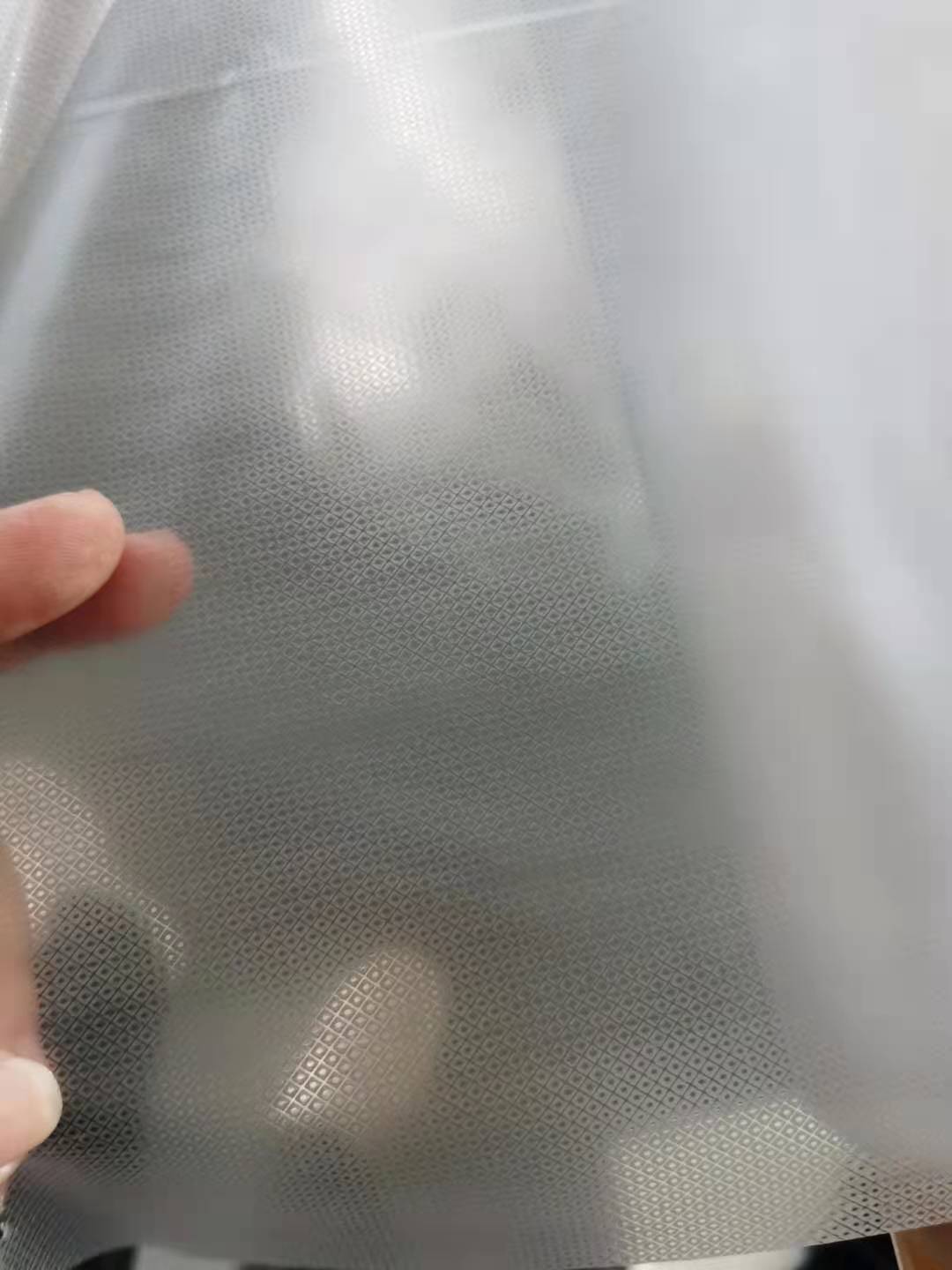

聚酰胺薄膜的拉伸强度、伸长率和撕裂强度均较高，耐寒性和耐热性(可在-60～200℃环境中使用)好，而且无毒，耐油和保香性优良，对氧气有阻隔作用，所以多用来作各种食品的包装；又由于这种薄膜可在120℃左右的高温下进行蒸汽消毒，故可制作食品袋及医疗器具容器，还可作电器绝缘材料。

聚酰胶薄膜既可和LDPE、PP薄膜复合，又可和铝箔复合，主要是用来作包装材料。

1)原料选择 聚酰胺薄膜的挤出吹塑成型一般多用树脂，树脂也可用挤出流延法(采用T型模具)生产平膜。这些树脂也可共挤生产复合膜。

(3)工艺

1)聚酰胶薄膜挤出吹塑成型生产工艺顺序与聚乙烯薄膜挤出吹塑成型生产工艺顺序完全相同。

2)原料干燥。PA料吸水性高，一般情况下原料投产前必须经干燥处理。一般多用高于100℃的温度，采用真空干燥，使树脂中的含水量小于0.1%(较高的含水量易使薄膜产生气泡)。干燥处理后的树脂应在密闭的容器内存放，或立即投入生产。

3)挤出机的机筒温度：加料段为245℃、塑化段为245℃、均化段为240℃，成型模具温度为240℃。

4)膜泡牵引速度为10～20m/min，吹胀比为1.5～2。

5)注意事项。

1聚酰胺是一种易分解的结晶性聚合物，塑化加工温度范围小，所以要严格控制温度范围。如料温偏低，粘度高，易加大主机工作负荷；如料温过高，又易分解。

②膜泡吹胀比大于2时，膜泡运行不稳定，薄膜易产生皱纹。

3采用风冷却膜泡时，牵引棍与模具出口距离控制在1.5～2.5m范围内。

④膜泡用水冷却时，模具出料口与水环间的距离要尽量小；水冷却薄膜后，要用60℃的温度干燥为宜。

南京住野精工机械有限公司有专业的片材生产线，公司主营的片材机制造生产线有:PET/PRET片材生产线，PP片材生产线，PP真空型材挤出生产线，PP/PC真空板材生产线，PC/PP瓦楞板生产线，PVDF光伏背板生产线，PMMA亚克力片材生产线，PE防水卷材生产线，高性能阻隔类片材生产线，光学面板生产线，多层共挤片材生产线等。

公司地址:江苏省南京市江宁区东善桥开拓路11号

联系方式:025 5183 9686/133 9078 0291

地址：南京市江宁区秣陵街道开拓路11号南京住野精工机械有限公司

网址：www.susumino.com    www.njsumino.com

联系人：李生13476699931
