微凹涂布

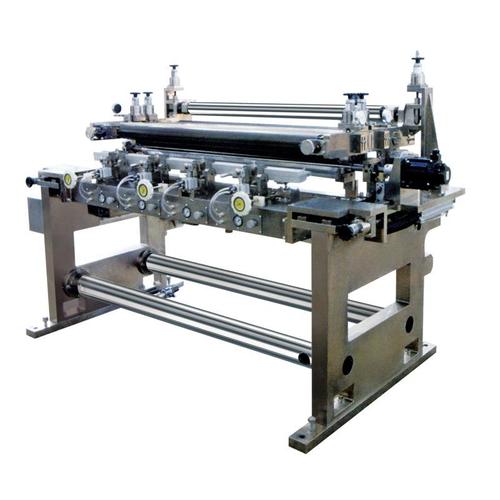

微凹涂布  Micro-gravure Coating

微凹辊直径：50~60mm

撑料辊直径：60mm

涂布厚度（湿胶）：1~80μm

胶液粘度：1~1000cps - 涂层表面均匀

适用于涂布厚度较薄的涂布层

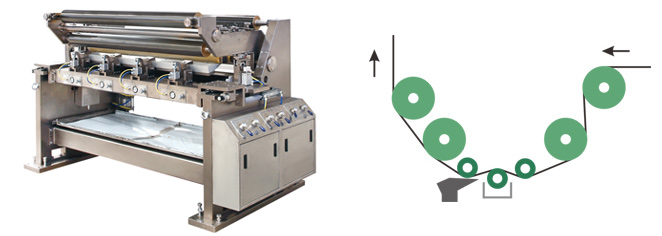

        目前，在涂布领域有很多种涂布方法，比如直接凹版涂布、反向凹版涂布、逆向辊涂布、模头挤出涂布、钢丝刮棒涂布、刀涂等等。但是现在很多客户反应，钢丝刮棒及逆向辊等涂布方法产生了些令人失望的涂布效果，比如由钢丝刮棒产生的条纹现象，由逆涂辊或凹涂的压辊产生的“橘皮”现象，以及其它一些比较棘手的质量问题。微型凹版涂布方式正是为克服以上涂布缺陷而开发的。微型凹版涂布可以获得平滑、均匀的稳定涂层，这种涂布方式简单可靠，具有很好的重复稳定性。微型凹版涂布是相对于传统的凹版涂布方式而言的。传统的凹版涂布，涂布辊为网纹辊，直径一般在Φ150mm～Φ300mm之间，胶辊作为背压辊，将料膜压在涂布辊上，涂布辊的旋转方向与料膜走料方向一致。微型凹版涂布，涂布辊也是网纹辊，直径一般在Φ20mm～Φ50mm之间，所以称为微型凹版涂布（micro gravure），它是一种反向、接触式涂布方式，即微型涂布辊的旋转方向与料膜的走料方向相反，料膜没有被压辊加压在涂布辊上。

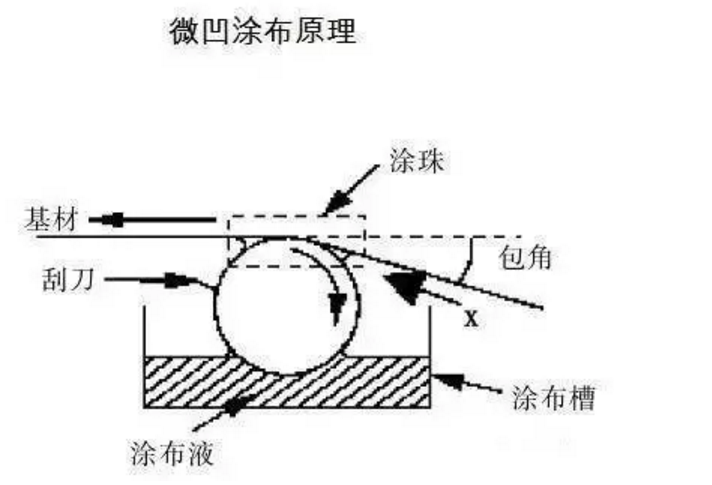

微型凹版涂布的工作方式

         同传统的凹版方式一样，微凹涂布也需要刮刀，但是微凹涂布中刮刀的使用在硬度和角度上有所不同。同传统的刮刀相比，微凹用的刮刀薄且柔韧性要好，刮刀的压力轻，刮刀的角度比较陡，刮刀的延长线基本会通过涂布辊中心。涂布辊与刮刀柔和地接触，因此在微凹涂布中，刮刀和涂布辊的寿命较长。

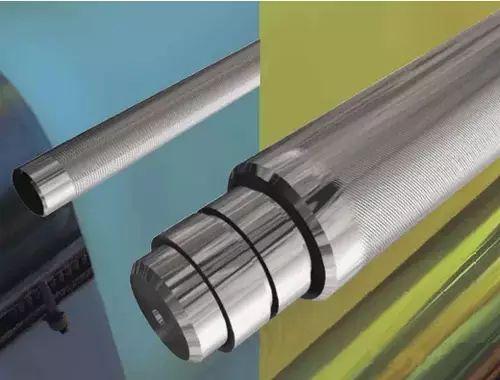

        在微凹涂布中，微型网纹辊的作用也是涂布计量辊，其线数也有很宽的范围。网纹辊安装在精密轴承座内，由电机直接驱动旋转，旋转的方向与走料方向相反。



         在微凹涂布中，从涂布辊离开液面到辊与基材的接触点，辊面上这段弧应该是一个小于90度的弧。对于一个直径40mm的涂布辊，这段的距离不超过30mm。





       在微凹涂布中，最重要的（也是控制涂布量的主要因素）就是走料速度与微凹涂布辊的速度的比率。料膜有速度，而涂布辊静止，这时没有涂布量，随着涂布辊速度地增加，涂布量将增加，还会出现溢出，转速再增加，涂布量又将减小。试验测定，涂布量相对于速度比率会出现 “驼峰”曲线。

典型的涂布模式将是下列模式：（涂布辊表面线速度 /料线速度）

       当速比=60%时，涂布开始；当速比=100%～130%时，均匀而规则的涂布；当速比=130%～200%时 ，涂布量增大；当速比=200%以上时，涂布量减小，且出现不稳定现象。



        虽然涂布量的大小与网辊的网穴容量有关，但是在这个曲线上也存在一个窗口，通常在比率为100%～130%时，涂布的厚度或重量可以有效地控制，并且可以保证均匀一致的涂布表面。实际状况下，每一个涂布辊的涂布量可以在±10%的范围内变化。通过一定数量的不同线数的涂布辊，可以获得不同的涂布量，做到比较经济的效果。结合传动比，调整涂布辊，基本上可以获得比较连续的涂布量。对于比较严格的涂布，可以结合涂布辊网穴规格及胶液流变性能，绘制出涂布量与速比之间的曲线。



微型凹版涂布的优点

1 微型凹版涂布，可以将很薄的涂层涂到很薄的材料上。由于无背压辊，在涂布面没有“胶印”、皱褶等缺陷。

2 由于没有背压辊，料膜的边缘部也可涂上胶，而不用担心胶液涂到背压辊上而影响涂布。传统涂布方式，改变涂布宽度，就要改变背压辊宽度，微凹涂布可以适应不同宽度的纸张，薄膜、纺织物、金属箔等，而且可以涂布的材料可是从2 micron的PET到200 micron的金属箔。

3 由于刮刀轻接触网纹辊，刮刀和网辊的磨损都非常小。

4 由于微凹辊直径小、重量轻，涂布不同涂布量，更换微凹辊比较方便。

5 反向涂布（类似于剪切方式）可以获得比较平整的涂布，而不需要匀胶系统。微型涂布辊更适合易挥发的溶剂性胶液，而不用担心网穴堵塞。微凹涂布适合涂布的胶的粘度从1cps到1000cps（ cps 布氏粘度单位 1cps= 1mPa.s室温下水的粘度一般为1 cps）。

微型凹版涂布的应用案例

1 电子领域：遮光膜，0.05 micron涂层厚度；耐刮擦热ITO导电膜；绝缘与多层导电线路板；LCD背光源膜组；新型平面照明；透明导电树脂层；存储磁带及存储材料；触摸屏的硬质保护膜等

2 图像材料领域：数字出版打印层；菲林胶片；自动化标签等；

3 医用材料： 自粘胶带、带有涂层的医用材料，如试验材料等；

4 光学领域：各种光学膜，如反射膜，增光膜等；各种玻璃用隔热膜等

5 电池行业： 锂电池用材料

6 工业自动化领域

各种复合用胶带；薄的化学反应涂层；其他改变表面性能的涂覆材料。

如太阳能电池背板，耐摩擦材料，特氟龙材料等。

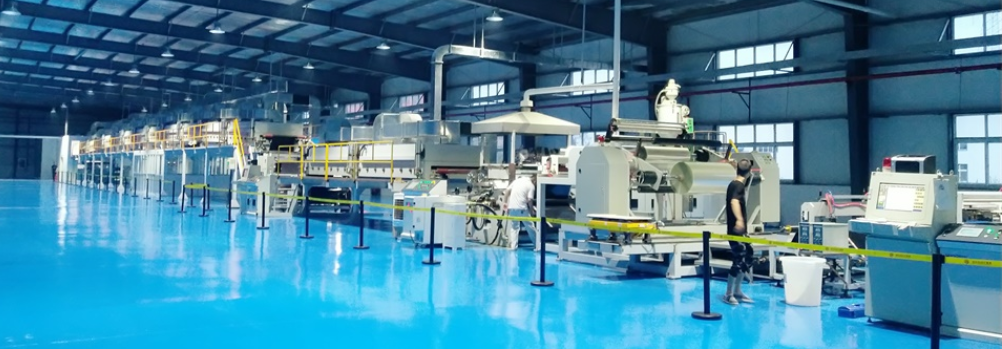

         南京住野精工机械有限公司专业生产离型纸涂布机，公司致力于打造涂布均匀，平整性高，洁净度高的涂布机生产线。公司主要经营涂布机生产线有离型纸涂布机，光学膜涂布机，汽车隔热膜涂布机，水处理膜涂布机，铝箔涂布机，调光玻璃涂布机，薄膜涂布机，PDLC调光膜涂布机，锂电池挤压涂布机，实验室锂电涂布机等。
