南京住野精工机械有限公司致力于塑料挤出机设备的一站式服务，有长期的缠绕膜，pe缠绕膜，lldpe缠绕膜生产设备的研发生产制造经验，今天我们来了解一下南京住野精工pe缠绕膜生产线生产的pe缠绕膜性能。www.susumino.com流延薄膜制造设备

PE缠绕膜的性能

一.   预拉伸性能与回缩率

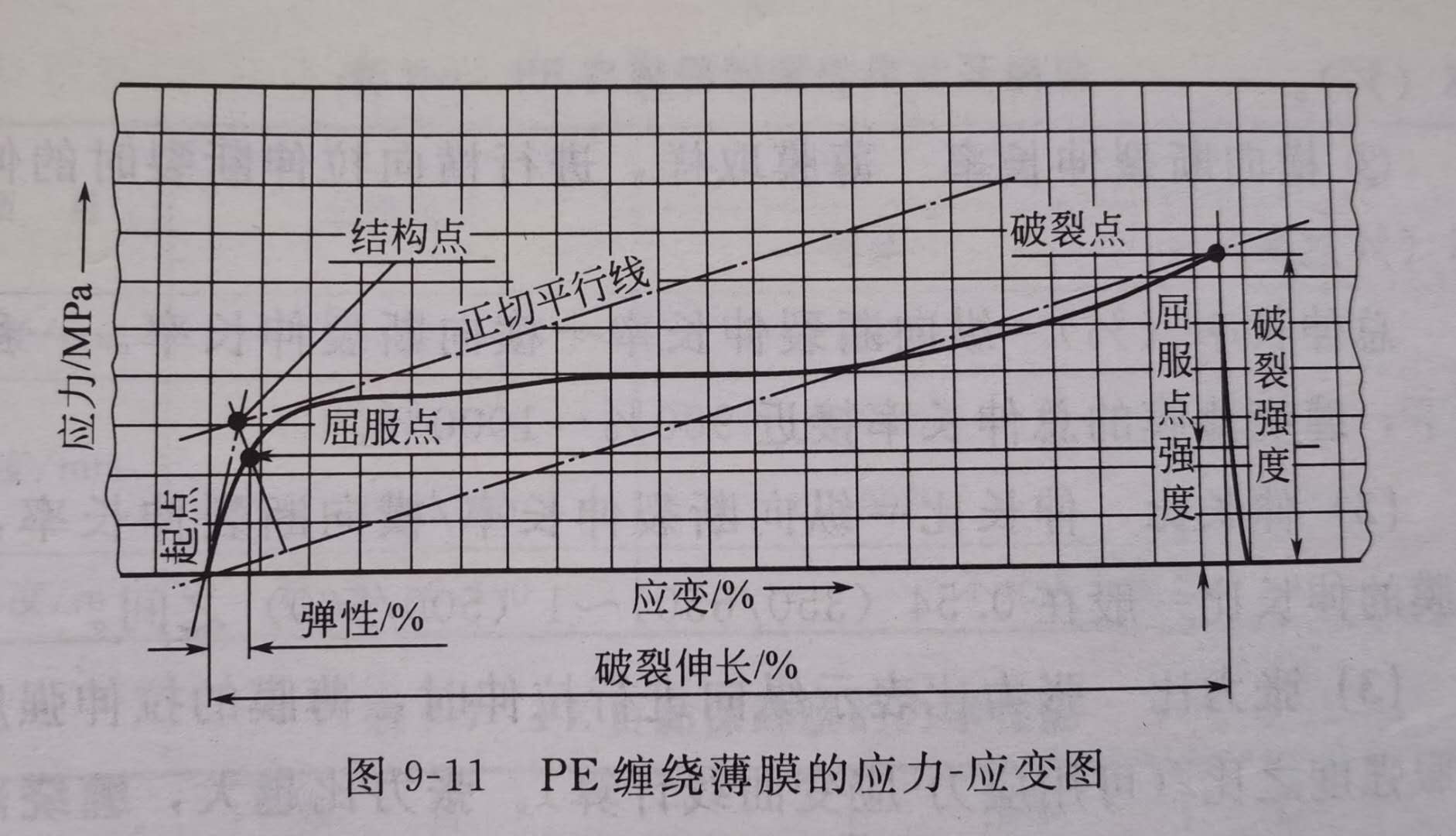

可借助于薄膜的应力-应变曲线，对于缠绕薄膜的性能进行简单地分析。如图9-11所示为pe缠绕膜的应力-应变曲线图。途中屈服点表示材料的弹性极限。在薄膜被拉伸时，负荷迅速增加，当超过屈服点时，薄膜发生永久变形，在这个塑性范围内，应力-应变曲线大体上是平直的，最后，拉伸负荷继续增加，直至达到破裂点为止。www.susumino.com流延薄膜制造设备

在破裂点，负荷降为零。缠绕薄膜的应力-应变曲线与拉伸橡皮圈时的应力-应变曲线类似，只是后者的屈服点与破裂点重合，从橡皮圈能扎紧包装件，不难推断出:缠绕膜在拉伸后也能紧裹包装件。www.susumino.com流延薄膜制造设备

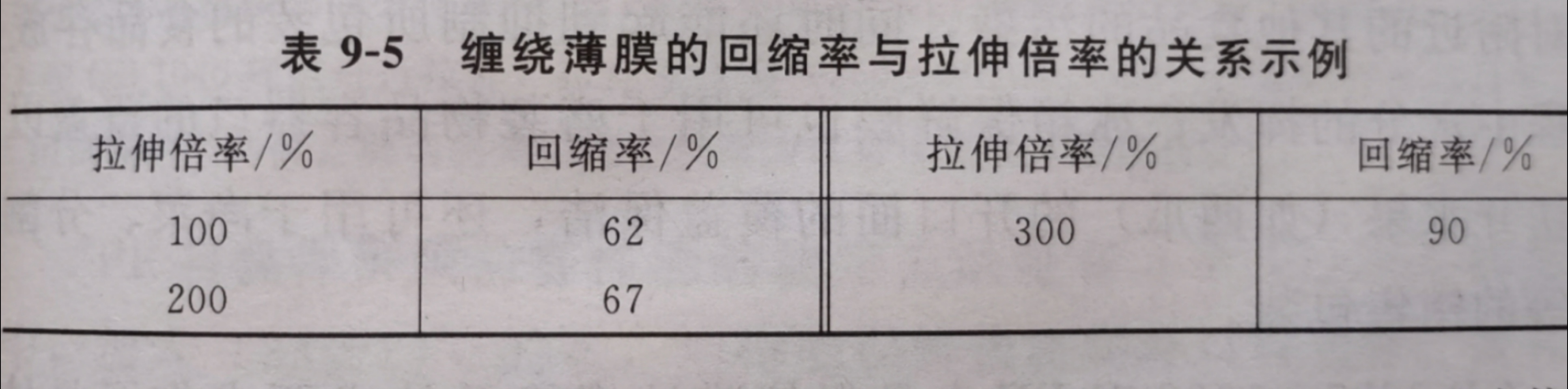

用缠绕薄膜包裹货物时，缠绕薄膜在接触货物前一般预先进行拉伸，使薄膜包裹货物之前，受到一个恒定的拉伸力并使该拉伸力均匀地分布在薄膜的整个宽面上，其预拉伸率可达200%-300%。预拉伸使薄膜强度提高，耐常温蠕变能力也大大提高；缠绕薄膜除有好的拉伸性能之外，还具有很好的拉伸回缩记忆性能。记忆性能使高分子材料的一个特性:热收缩膜受热状态下恢复记忆产生回缩；二缠绕膜在常温下经预拉伸，可产生弹性回缩功能并通过弹性回缩功能把包装物紧紧包裹起来。缠绕薄膜拉伸时的回缩率，因薄膜的生产条件不同(特别是配方的不同)而不尽相同，但都随拉伸倍率的增大而增大，缠绕薄膜拉伸时的回缩率示例见表9-5.

缠绕薄膜的另一不可缺少的重要特性是膜的自黏性。用缠绕薄膜进行拉伸-缠绕包装时，膜的自黏性使它在切断后也不产生松弛现象，而可长期紧裹货物。

二.   缠绕薄膜性能的其他常用参数

1.断裂伸长率

(1).  纵向断裂伸长率   薄膜取样，进行纵向拉伸断裂时的伸长率。

(2).  横向断裂伸长率   薄膜取样，进行横向拉伸断裂时的伸长率。

(3).  总伸长率=纵向断裂伸长率+横向断裂伸长率。一般情况下，缠绕薄膜的总伸长率接近900%-1000%。

2.伸长比   伸长比=纵向断裂伸长率/横向断裂伸长率，缠绕膜的伸长比一般在0.54(350/650)~1(500/500)之间。

3.张力比   张力比表示纵向进行拉伸时，薄膜的拉伸强度与屈服强度之比(可用应力-应变曲线计算)。张力比越大，缠绕薄膜在拉伸时就越不易破裂。缠绕薄膜的张力比一般为(2~2.5):1，而最高值可到5:1。

南京住野精工机械有限公司有专业的流延膜生产线，公司主营的流延膜制造生产线有:TPU热熔胶膜生产线，CPP/CPE流延膜生产线，EVA太阳能封装胶膜生产线，PE卫生透气膜生产线，PVDF流延膜生产线，PP三维立体薄膜生产线，医用血液净化薄膜生产线，多层共挤阻隔膜生产线，LLDPE缠绕膜生产线等。

公司地址:江苏省南京市江宁区秣陵街道开拓路11号
联系方式:025 5183 9686/133 9078 0291
